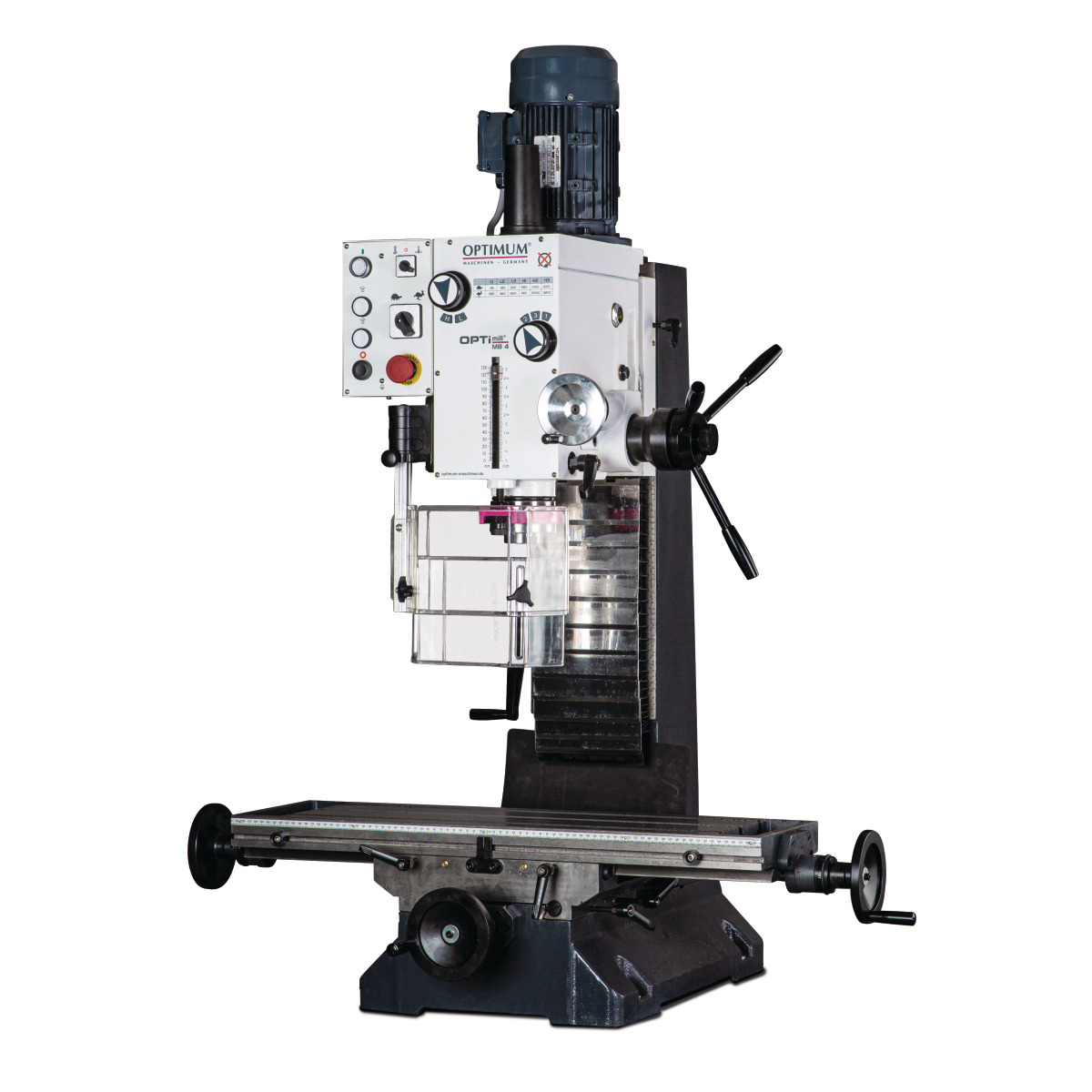

OPTImill MB 4 Uniwersalna precyzyjna wiertarko-frezarka z dwustopniowym silnikiem napędowym z przekładnią do optymalnego przeniesienia mocy

Opis:
Ciężka, solidna, odlewana konstrukcja
Dwustopniowy przemysłowy silnik elektryczny wysokiej jakości
Bardzo spokojna praca dzięki szlifowanym kołom zębatym pracującym w kąpieli olejowej
Masywny stół poprzeczny o dużych wymiarach, precyzyjnie obrobiony powierzchniowo z rowkami teowymi i regulowanymi klinami
Zatrzymanie głębokości wiercenia
Funkcja nacinania gwintu
Ręczny posuw pinoli z posuwem dokładnym
Możliwość ustawienia i regulacji luzu wrzecion posuwowych

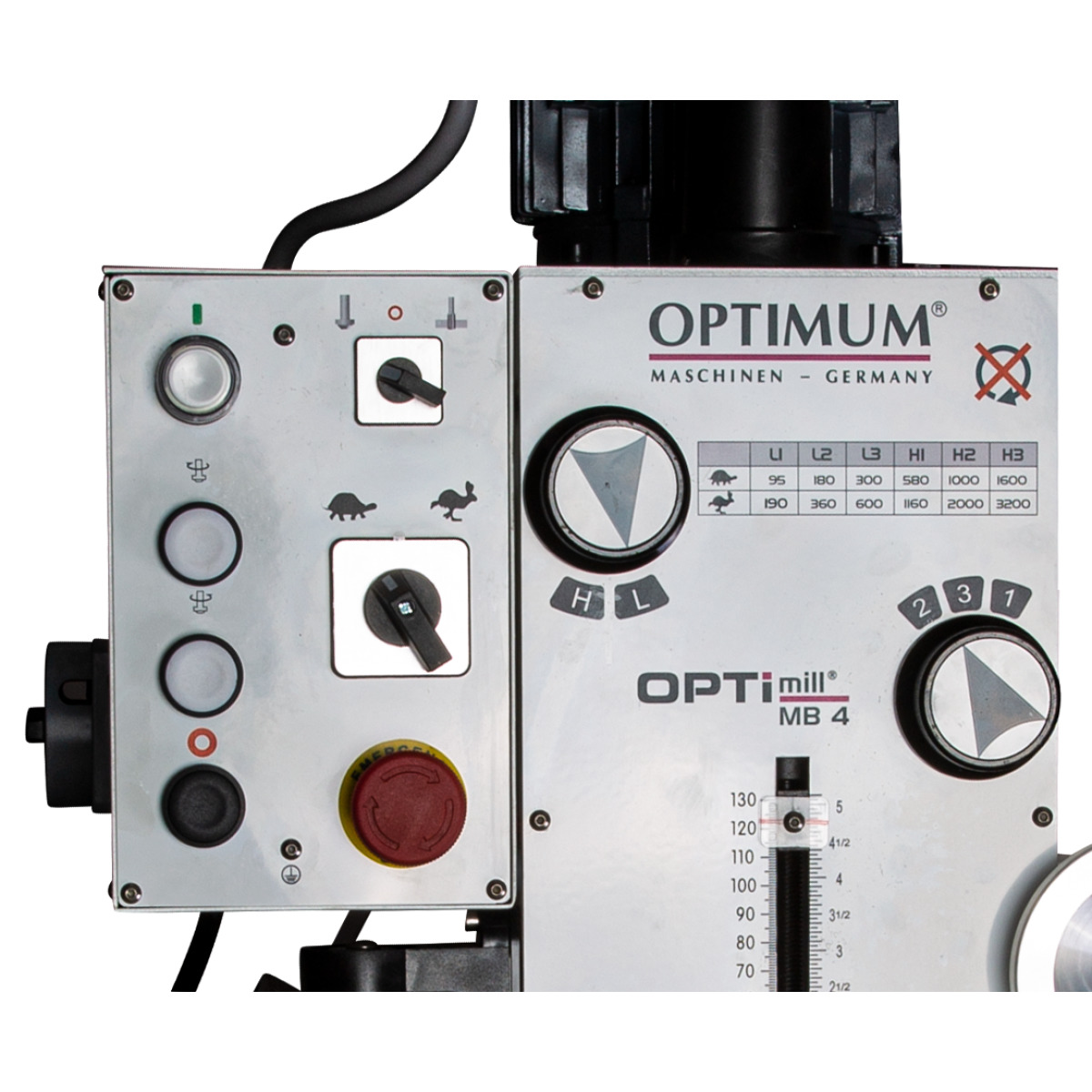

Przyjazny dla użytkownika panel sterowania z przyciskiem zatrzymania awaryjnego
Kolumna z ręcznie wyskrobywaną prowadnicą na jaskółczy ogon
Regulowana wysokość, duży ekran ochronny z mikroprzełącznikiem
Duży zakres prędkości 95 - 3200 obr/min-1 dzięki 12 wybieranym poziomom prędkości

Specyfikacja techniczna:

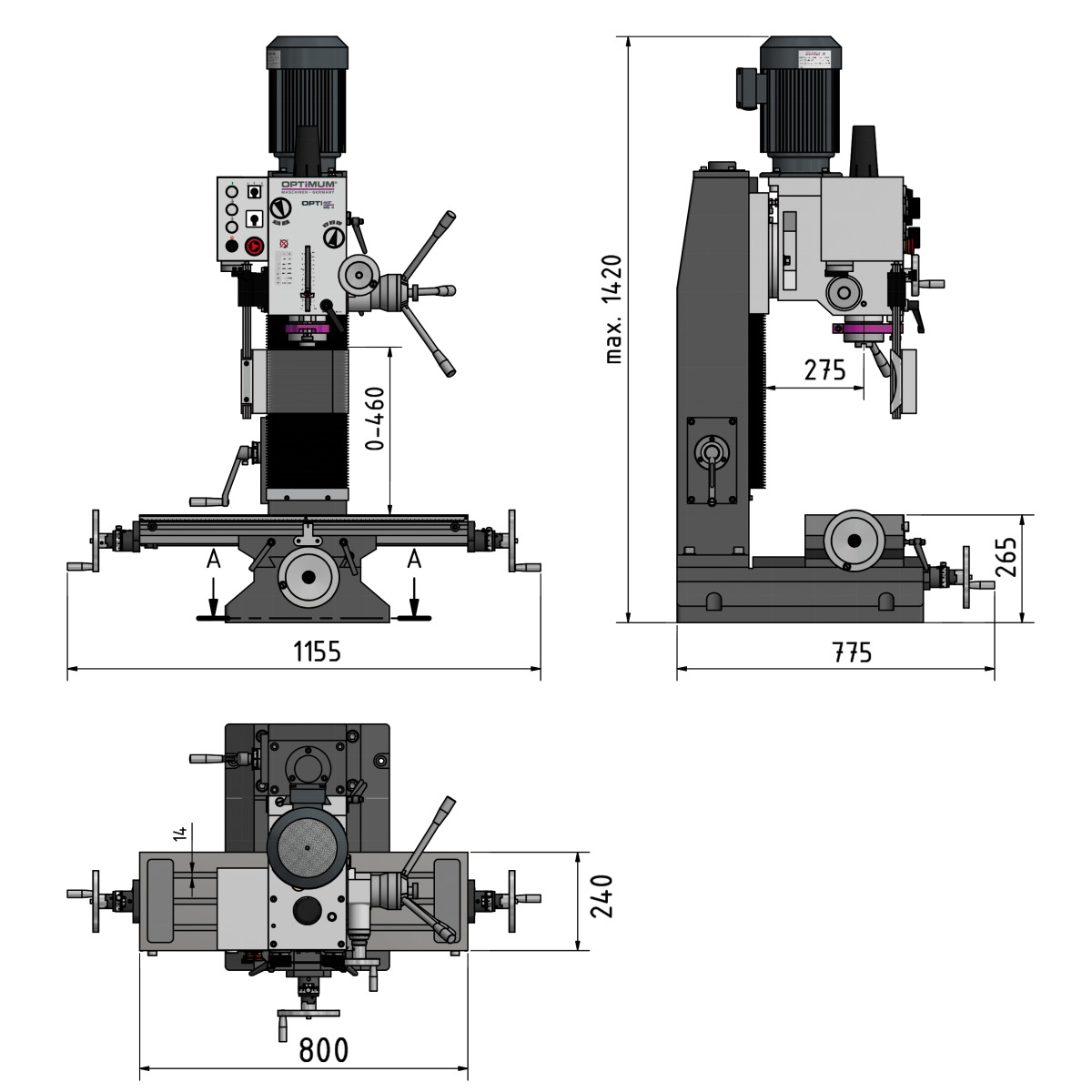

Długość ok. 1155 mm
Szerokość/głębokość ok. 775 mm
Wysokość ok. 1420mm
Waga ok. 320 kg
wydajność frezowania
Rozmiar głowicy tnącej maks. 63 mm
Rozmiar frezu palcowego maks. 28 mm
Zdolność wiercenia w stali (S235JR) 32 mm
Zdolność wiercenia ciągłego w stali (S235JR) 28 mm
dane elektryczne
Napięcie przyłączeniowe 400 V
Częstotliwość sieci 50 Hz
Stół frezarski poziomy
Długość 800 mm
Szerokość 240 mm
Odległość wrzeciono pionowe - stół frezujący maks. 460 mm
Rowki teowe rozmiar 14 mm
Rowki T numer 3
Rozstaw rowków teowych 63 mm
Maksymalne obciążenie 80 kg
podróż
Ręczna oś X 450 mm
Ręczna oś Y 195 mm
Ręczna oś Z 430 mm
wrzeciono pionowe
Występ 275 mm
Mocowanie wrzeciona MT 4
Zakres prędkości 95 – 3200 obr./min
Dyszel M16
Moc wrzeciona pionowego podczas normalnej pracy 1,1 / 1,5 kW

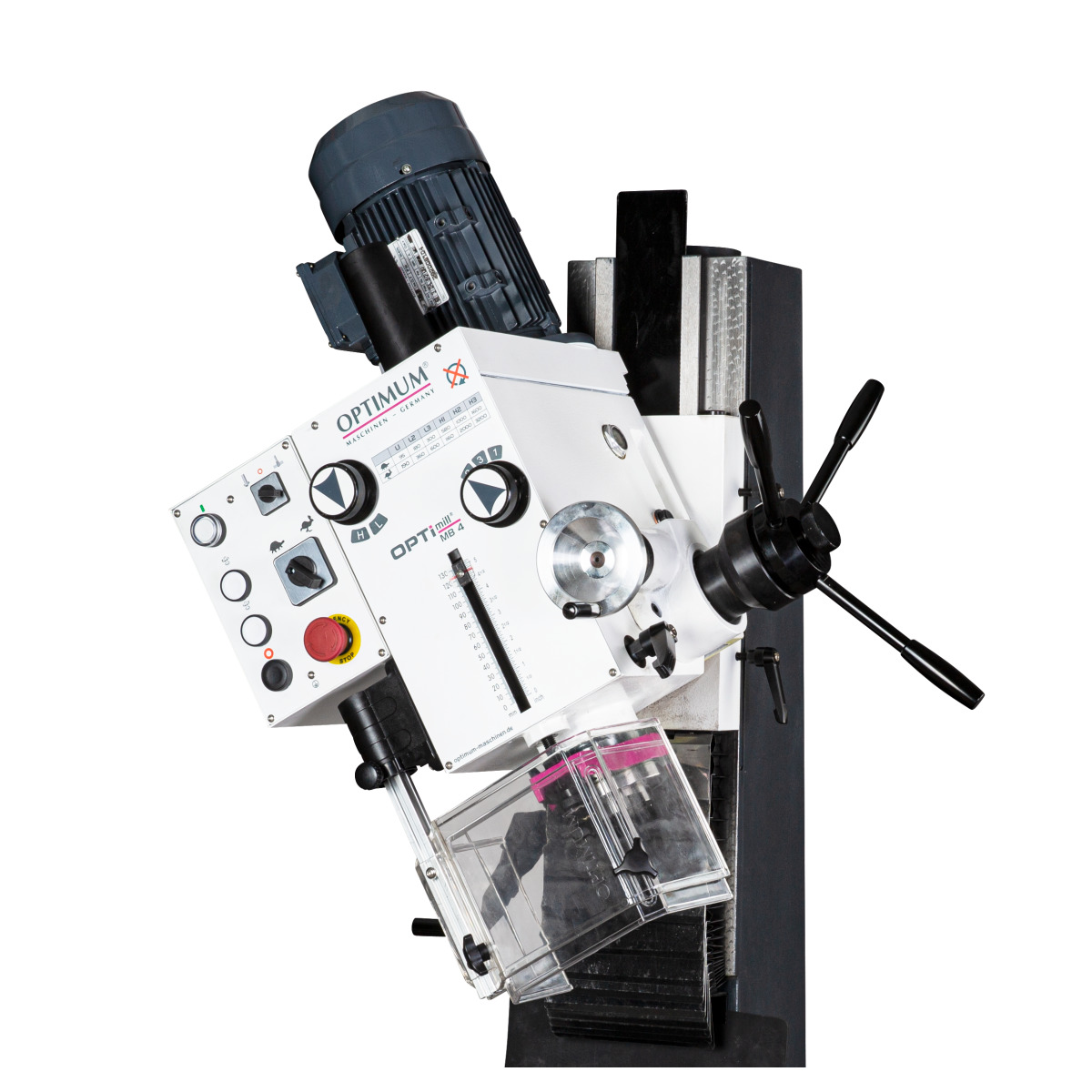

Zakres obrotu głowicy frezarskiej Z - płaszczyzna X ± 45°
Średnica pióra 75 mm
Skok pióra 120 mm

Wyposażenie standardowe:
Adapter MK4/MK 3
Drążek pociągowy M 16

Wyposażenie dodatkowe:
- Podstawa maszyny [335 3014]
- Głowica do kopiowania i frezowania MK4 [335 0214]
- Uchwyt wiertarski Optimum B16; 0-8 mm [305 0608]
- Uchwyt wiertarski Optimum B16; 0-10 mm [305 0610]
- Uchwyt wiertarski Optimum B16; 0-13 mm [305 0623]
- Uchwyt wiertarski Optimum B16; 0 - 16 mm [305 0626]
- Szybkomocujący uchwyt wiertarski bezpośredniego mocowania MK4 1-16 mm; do 6000 obr./min. [305 0574]
- Trzpień mocujący uchwytu wiertarskiego - stożek zewnętrzny MK 4 [335 0304]
- Tuleja redukcyjna MT 4 - MT 3 / M16 [335 0314]
- Frezy palcowe 4-12 mm Optimum HSS (zestaw 12 szt.) [335 2113]
- Frezy palcowe 3-20 mm Optimum HSS (zestaw 20 szt.) [338 6200]
- Wiertła z powłoką tytanową (25 szt. - zestaw) [305 1010]
- Wiertła HSS ze stożkiem Morse’a MT 3 (zestaw 9 szt.) [305 1003]
- Frezy z powłoką węglikową 3-12 mm (zestaw 18 szt.) [335 2118]
- Frezy 4-8 mm (zestaw 9 szt.) [335 2116]
- Uniwersalny system chłodzenia (230 V) [335 2002]
- Uniwersalny system chłodzenia (400 V) [335 2001]
- Wężyki do chłodziwa na podstawie magnetycznej KMS 2 [335 6660]
- Wężyki do chłodziwa na podstawie magnesowej MMC1 [335 6663]
- Wibroizolator poziomujący SE 1 [338 1012]
- Podkładki równoległe 13-41 mm Optimum (zestaw 20 szt.) [335 4001]
- Oprawki ER 32 (zestaw 18 szt.) [344 1122]
- Oprawki Optimum MK3 bezpośrednie mocowanie / M12 (zestaw 6 szt.) [335 2014]
- Narzędzia mocujące SPW 12 (zestaw 58 szt.) [335 2017]
- Przystawka kątowa 90° [338 5052]
- Podstawka pryzmowo-kątowa WP 30 [335 2195]
- Przystawka do gwintowania M5 - M12/B16 [335 2042]
- Uniwersalna podzielnica TA 125 [335 6125]
- Stół obrotowy poziomy/pionowy uniwersalny RT 100 [335 6110]
- Stół obrotowy poziomy/pionowy uniwersalny RT 150 [335 6150]
- Stół obrotowy poziomy/pionowy uniwersalny RT 200 [335 6200]
- Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTE 165 [335 6365]
- Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTU 165 [335 4165]
