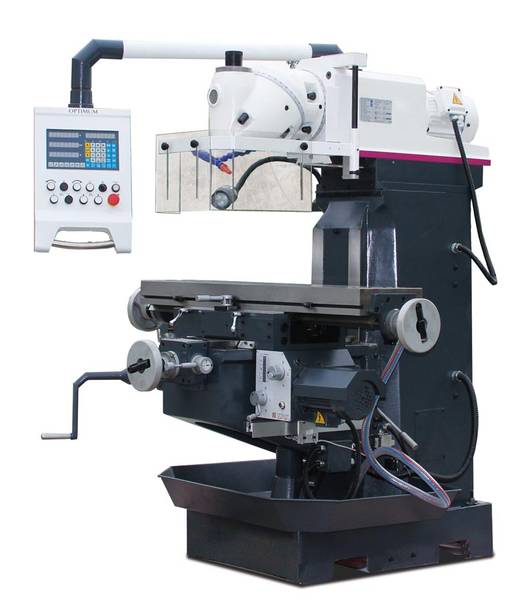

Frezarka uniwersalna OptiMill MT 100

MT 100 – wielofunkcyjna frezarka z systemem mocowania narzędzia oraz cyfrowym 3-osiowym wyświetlaczem pozycji.

Opis
• Szerokie możliwości zastosowania maszyny
• Płynniejsze działanie dzięki pracy przekładni skrzyni biegów w kąpieli olejowej
• Maszyna potężnego, ciężkiego typu z wysokiej jakości odlewu żeliwnego
• Wielkoskalowe pokrętła
• Lampa LED
• System chłodzący
• W standardzie wyposażona w automatyczny posuw osi X, Y i Z
• Szeroki zakres zastosowań
• System centralnego smarowania
• Wszystkie prowadnice hartowane z możliwością kasowania luzów
• Solidna i wytrzymała konstrukcja żeliwna
• Solidny, precyzyjny stół krzyżowy z rowkami teowymi
• Możliwość skrętu i obrotu głowicy
• Możliwość prowadzenia obróbki z poziomym położeniem głowicy
• Zabezpieczenie silnika głównego, przełącznik kierunku obrotów, wyłącznik awaryjny
• Łatwa zmiana prędkości obrotów wrzeciona
• Pokrętła ręczne zaopatrzone w podziałki
• Oświetlenie przestrzeni roboczej w standardzie
• System chłodzenia w standardzie
• Ekonomiczna i trwała
• Wygodny, czytelny panel sterujący umieszczony na wysięgniku

Panel sterowniczy:
• Zintegrowany panel sterowania
• Zintegrowany wskaźnik położenia
• Łatwość obsługi
• Możliwość obrotu wokół własnej osi
Zakres dostawy:
• Element mocujący/mocowanie frezu tarczowego – średnica 32 mm
• Uchwyt tulei zaciskowej fi 4 – fi 16 mm
• System mocowania frezu ISO40/ fi 32 mm

Producent: Optimum

Speczfikacja techniczna
Silnik 3,6 kW / 400V / 50 Hz
Maks. zakres wiercenia w stali Ø20 mm
Maks. średnica freza czołowego Ø85 mm
Maks. średnica freza trzpieniowego Ø16 mm
System mocowania we wrzecionie ISO40 (DIN 2080)
Skręt głowicy 360°
Liczba zakresów obrotów wrzeciona 11
Odległość wrzeciono – stół 90 – 520 mm
Stół krzyżowy – dł. x szer. 1120 x 260 mm
Przesuw Y automatyczny/ręczny 600 mm
Przesuw X automatyczny/ręczny 270 mm
Przesuw Z automatyczny 380 mm
Wymiar rowka teowego / rozstaw / liczba rowków 14 mm / 63 mm / 3
Nośność maks. 350 kg
Ilość zakresów 11 zakresów
Obroty wrzeciona 45 – 1660 obr/min
Wymiary gabarytowe
Długość x Szerokość x Wysokość 2500 x 2300 x 1850 mm
Masa netto 1300 kg

Wyposażenie podstawowe:

Trzpień do frezowania poziomego ISO 40 Ø 32 mm
Trzpień do frezowania poziomego ISO 40 Ø 32 mm
Uchwyt zaciskowy Ø 4 – Ø 16 mm
Narzędzie sterownicze

Wyposażenie dodatkowe:
– Głowica do kopiowania i frezowania ISO 40 [335 0216]
– Uchwyt wiertarski Optimum B16; 0-8 mm [305 0608]
– Uchwyt wiertarski Optimum B16; 0-10 mm [305 0610]
– Uchwyt wiertarski Optimum B16; 0-13 mm [305 0623]
– Uchwyt wiertarski Optimum B16; 0-16 mm [305 0626]
– Trzpień mocujący uchwytu wiertarskiego – stożek zewnętrzny ISO 40 [335 2070]
– Frezy palcowe 4-12 mm Optimum HSS (zestaw 12 szt.) [335 2113]
– Frezy palcowe 3-20 mm Optimum HSS (zestaw 20 szt.) [338 6200]
– Wiertła z powłoką tytanową (25 szt. – zestaw) [305 1010]
– Frezy z powłoką węglikową 3-12 mm (zestaw 18 szt.) [335 2118]
– Frezy 4-8 mm (zestaw 9 szt.) [335 2116]
– Szybkomocujący uchwyt wiertarski bezpośredniego mocowania MK3 1-16 mm; do 6000 obr./min. [305 0573]
– Wiertła HSS ze stożkiem Morse’a MT 2 (zestaw 9 szt.) [305 1002]
– Wiertła HSS ze stożkiem Morse’a MT 3 (zestaw 9 szt.) [305 1003]
– Uniwersalny system chłodzenia (230 V) [335 2002]
– Uniwersalny system chłodzenia (400 V) [335 2001]
– Wężyki do chłodziwa na podstawie magnetycznej KMS 2 [335 6660]
– Wężyki do chłodziwa na podstawie magnesowej MMC1 [335 6663]
– Docisk 14 mm/ M 12 (2 szt) [335 2031]
– Docisk 18 mm/M 16 (2 szt.) [335 2032]
– Wibroizolator poziomujący SE 1 [338 1012]
– Wibroizolator poziomujący SE 2 [338 1016]
– Podkładki równoległe 13-41 mm Optimum (zestaw 20 szt.) [335 4001]
– Oprawki ISO 40/ER32 (zestaw 18 szt.) [335 2056]
– Oprawki ER 32 (zestaw 18 szt.) [344 1122]
– Narzędzia mocujące SPW 12 (zestaw 58 szt.) [335 2017]
– Przystawka kątowa 90° [338 5052]
– Przystawka do gwintowania M5 – M12/B16 [335 2042]
– Uniwersalna podzielnica TA 125 [335 6125]- Podstawka pryzmowo-kątowa WP 30 [335 2195]
– Stół obrotowy poziomy/pionowy uniwersalny RT 100 [335 6110]
– Stół obrotowy poziomy/pionowy uniwersalny RT 150 [335 6150]
– Stół obrotowy poziomy/pionowy uniwersalny RT 200 [335 6200]
– Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTE 165 [335 6365]
– Stół obrotowy poziomy/pionowy z uchwytem 3 szczękowym RTU 165 [335 4165]
