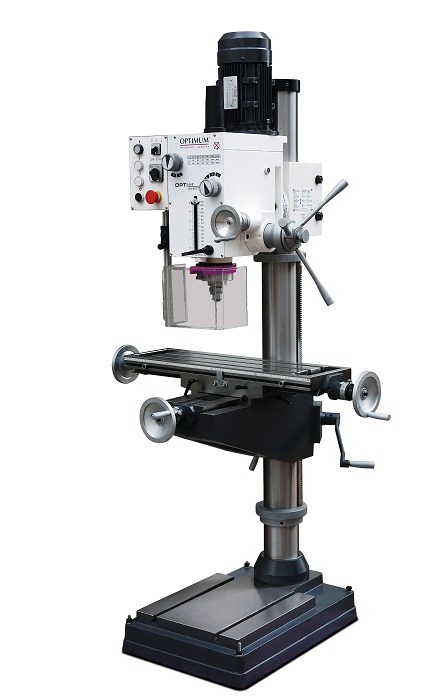

DH 40DC - Wiertarka słupowa ze stołem krzyzowym o maksymalnej średnicy wiercenia w stali S235JR Ø32 mm i zakresie prędkości obrotowej od 95 - 3200 min-1
Opis:
Uniwersalna maszyna do frezowania i wiercenia z krzyżowym stołem
Ciężkie, solidne wykonanie odlewu
Zdolność wiercenia stali (S235JR) 32 mm
Ciągła zdolność wiercenia w stali (S235JR) 28 mm
Przeniesienie napędu z silnika na wrzeciennik za pomocą przekładni mechanicznej
Duża płynność pracy przekładni dzięki szlifowanym kołom zębatym, zanurzonym w oleju
Szeroki zakres prędkości obrotowych wrzeciona 95-3200 min-1 dzięki 12 przełączalnym zakresom (2 x 6)
Dwustopniowy silnik elektryczny dla napędu wrzeciona
Głowica wiertarska posiada regulację w pionie na kolumnie poprzez korbę z listwą zębatą
Stół krzyżowy na regulowanych prowadnicach dzięki listwom klinowym
Obroty prawo / lewo
Wychylna głowica wiertarska ± 60 ° z możliwością obrotu na kolumnie
Ogranicznik głębokości
Stół krzyżowy
Regulowane listwy klinowe
Precyzyjne wykonanie powierzchni
Rowki teowe szer. 14 mm
Możliwość realizowania przesuwów za pomocą 3 pokręteł
Zamocowana skala miary długości
Regulowane ograniczniki krańcowe
Specyfikacja techniczna:
| Napięcie elektryczne | 400 V / 3 Ph ~ 50 Hz |
| Moc silnika | 1,1 / 1,5 kW |
| Średnica wiercenia w stali S235JR | Ø 32 mm |
| Średnica ciągłego wiercenia w stali S235JR | Ø 28 mm |
| Wysuw tulei | 120 mm |
| Mocowanie we wrzecionie | MK 4 |
| Zakres prędkości obrotowej | 95 - 3.200 min-1 |
| Ilość stopni prędkości | 12 |
| Wielkość stołu krzyżowego dł. x szer. | 730 x 210 mm |
| Wielkość rowka teowego | 14 mm |
| Przesuw osi X/Y | 480 / 180 mm |
| Wymiary maszyny dł. x szer. x wys. | 1060 x 750 x 1.760 mm |
| Waga netto | 350 kg |
Zakres dostawy:
Dociskowy uchwyt wiertarski 1 - 13 mm / B18
Nakrętki teowe do montażu imadła
Tuleja redukcyjna MK 4 / MK 3
Narzędzia do obsługi
Wyposażenie opcjonalne:
