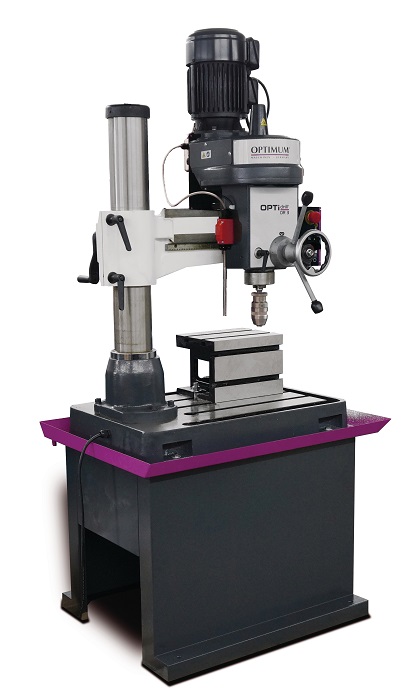

Optimum RD 3 - Wiertarka promieniowa z podstawą oraz stołem zaciskowym o maksymalmnej średnicy wiercenia w stali S235JR Ø28mm
Opis produktu
Szeroki zakres zastosowań
Elementy żeliwe dla stabilności oraz precyzji z odpowiednią klasą wykonanej powierzchni
Wrzeciennik osadzony w precyzyjnych, stożkowych łożyskach tocznych
Mocny dwustopniowy silnik elektryczny dla napędu wrzeciona
Gwarantowana precyzja współosiowości, lepiej niż 0,015 mm, mierzona w osi tulei wrzeciona
Szeroki zakres prędkości 155 – 2250 min-1
Szeroki zakres przesuwu poziomego po ramieniu dla głowicy wiertarskiej
Dokładna tabela wiercenia dla dobrania odpowiednich parametów obróbczych
Z równoległymi rowkami teowymi
Kolumna stalowa, grubościenna (Ø115 mm) zapewnia sprawne funkcjonowanie oraz stabilność
Hamulec elektryczny silnika
Mechaniczna blokada kolumny na zaciskach
Głowica wiertarska: szeroki zakres przesuwu poziomego po ramieniu dla głowicy wiertarskiej
Znormalizowany, elektryczny wyłącznik bezpieczeństwa odpowiadający wysokim standardom
Specyfikacja techniczna:
| Napięcie elektryczne | 400 V / 3 Ph~50 Hz |
| Całkowita moc | 0,55 / 1,1 KW |
| Średnica wiercenia w stali S235JR | Ø 28 mm |
| Średnica wiercenia w stali S235JR | Ø 24 mm |
| Gwintowanie w stali S235JR | M 12 |
| Wysuw tulei | 130 mm |
| Mocowanie wrzeciona | MK 3 |
| Przesuw poziomy wrzeciona | 160 - 530 mm |
| Zekres prędkości obrotowej | 155 - 2.250 min-1 |
| Ilość stopni prędkości | 2 x 5 |
| Stół wiertarski | |
| Powierzchnia robocza dł. x szer. | 780 x 520 mm |
| Szerokość rowka teowego | 16 mm |
| Roztaw rowków teowych | 100 mm |
| Ilość rowków teowych | 3 |
| Odległość wrzeciona od stołu | 170 - 630 mm |
| Zaciskowy stół roboczy | |
| Wymiary: dł. x szer. x wys. | 280 x 230 x 200 mm |
| Szerokość rowka teowego | 16 mm |
| Roztaw rowków teowych | 98 mm |
| Ilość rowków teowych | 2 |
| Odległość wrzeciono - stół | 0 - 430 mm |
| Średnica kolumny | Ø 115 mm |
| Wymiary maszyny: dł. x szer. x wys. | 870 x 645 x 1.550 mm |
| Waga | 288 kg |
Zakres dostawy
Podstawa
Stół roboczy
Wyposażenie opcjonalne:
