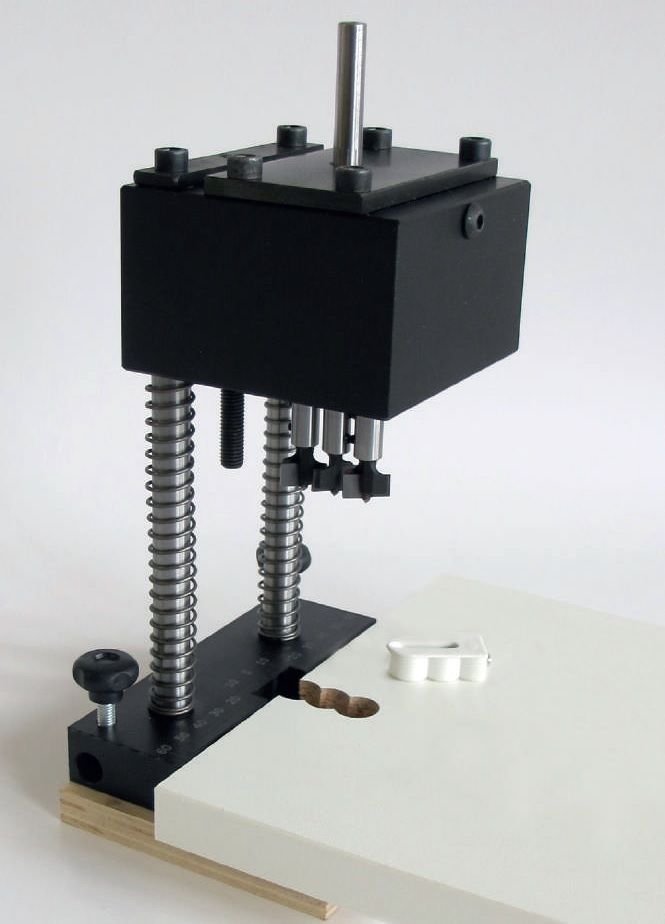

Szablon TRIMATIC 22.4 do odwiertu złącz Cabineo przy pomocy wiertarki
Kod produktu: TRIMATIC
Szablon TRIMATIC 22.4 do odwiertu złącz Cabineo przy pomocy wiertarki
Producent:
KLEIN
2140.00 zł (netto: 1739.84 zł)
Ilość
Dostępność: na zamówienie

TRIMATIC 22.4 to jedyny sprzęt na rynku, który umożliwia szybkie i łatwe wiercenie w celu wprowadzenia złącza „Lamello Cabineo” za pomocą zwykłej wiertarki kolumnowej lub przenośnej wiertarki elektrycznej. Skierowany jest do wszystkich rzemieślników, hobbystów i majsterkowiczów, którzy nie posiadają maszyny CNC.
W jednym przejściu z niezwykłą prostotą i precyzją wiercimy trzy otwory potrzebne do zamocowania złączki.

Uwaga!
Frezy HW do TRIMATIC 22.4 do wiercenia otworów pod złączkę Cabineo: L174.150.R i L174.150.L stanowią wyposażenie opcjonalne (brak w zestawie)
Do TRIMATICa 22.4 należy dokupić 2 frezy lewe zewnętrzne (zaznaczone dwiema czerwonymi kropkami) i 1 prawy.

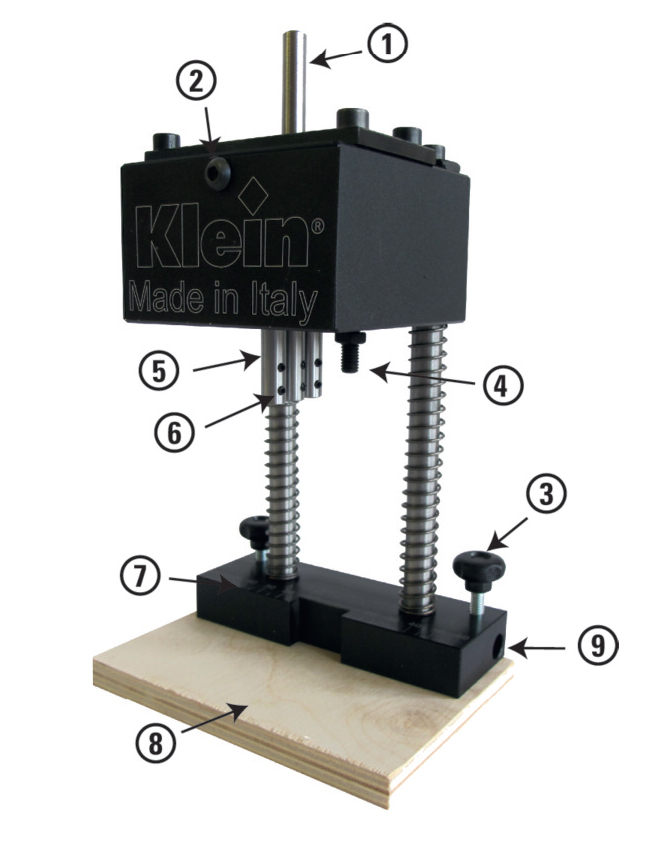

Opis produktu:
1) Nasadka do uchwytu wiertarskiego (fi 9,5 / 3/8")
2) Otwór gwintowany do smarowania
3) Pokrętło blokujące pręt - boczny ogranicznik
4) Śruba regulacji głębokości otworów (wymiar B)
5) Tuleje uchwytów narzędziowych
6) Śruby blokujące narzędzie
7) Podstawa ze skalą milimetrową
8) Podstawa robocza (z możliwością demontażu)
9) Otwór do przesuwania pręta z ogranicznikiem bocznym
W komplecie z kluczem

Przygotowanie sprzętu do pracy.
Należy:

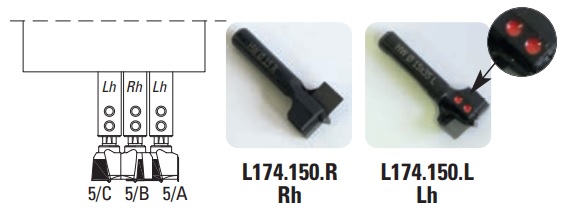

1. Poluzować śruby bocznej tulei (5), włóżyć narzędzia skrawające zgodnie z kierunkiem obróbki (2 lewe zewnętrze z dwiema czerwonymi kropkami i środkowe prawe) i dokręć śrubami.
UWAGA: UPEWNIJ SIĘ, że narzędzia nie wchodzą ze sobą w kontakt.
2. Wyjąć płytę nośną (8) i ustawić sprzęt na powierzchni odpowiedniej do rodzaju wykonywanej pracy.

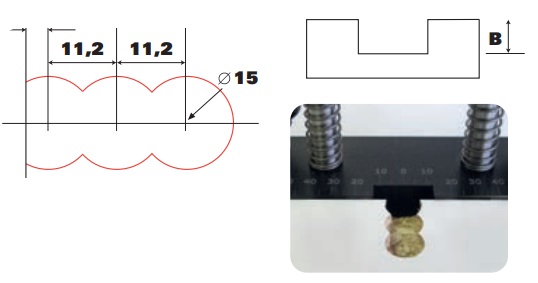

3. Wyregulować śrubę (4) zgodnie z wymiarem "B” - głębokością odwiertu (złączkę Cabineo można w zamontować w 3 sposoby: 1. złączka na powierzchni; 2. złączka licowana z płytą; 3. zaślepka licowana z płytą).
4. Ustawić obrabiany panel uważając wykonywane otwory były co do milimetra w punkcie "0".

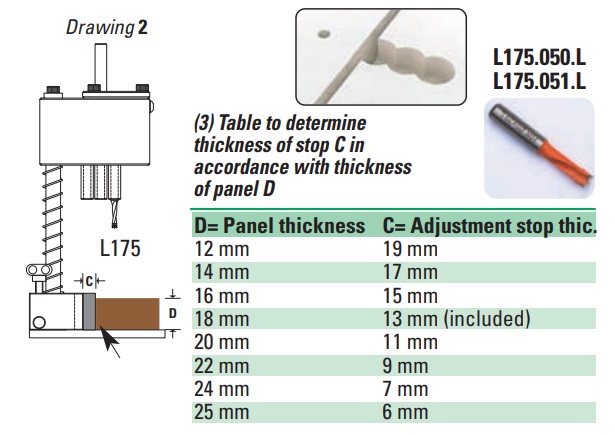

Specjalna podziałka milimetrowa u podstawy trimatic® ułatwia wywiercenie nieprzelotowego otworu fi 5 mm (patrz rysunek poniżej). Należy zamontować wiertło w określonej odległości od krawędzi nawiercanego panelu, stosując dystans "C" (patrz rysunek poniżej), którego rozmiar obliczany jest na podstawie grubości panelu "D" panelu - zgodnie z tabelą (3).

Jeśli zajdzie potrzeba zastosowania dodatkowego ogranicznika bocznego do zablokowania nawiercanej płyty, Trimatic jest wyposażony w otwór w podstawie (9), w który można włożyć pręt fi 10 blokowany pokrętłami (3).

Po obróbce należy oczyścić Trimatic z pozostałości pyłu sprężonym powietrzem i szmatką.



Wiertło HW fi 5x8x35 L175.050.L do systemu Cabinbeo 8
202.00 zł
Wiertło HW fi 5x12x39 L175.051.L do systemu Cabinbeo 12
208.00 zł
Wiertło HW fi 15x35 L lewe L174.150.L Lh do szablonu TRIMATIC 22.4 KLEIN
335.00 zł
Wiertło HW fi 15x35 R prawe L174.150.R Rh do szablonu TRIMATIC 22.4 KLEIN
335.00 zł
