CMT656 to szablon o długości 656mm do wiercenia otworów: dybli  Ø8mm oraz otworów przelotowych Ø7mm co 32mm.

Uniwersalne urządzenie do wiercenia zaprojektowane w celu dokładnego i wydajnego dyblowania elementów mebli. Urządzenie pomaga uzyskać wysoką precyzję i wydajność pracy. Otwory rozmieszczone są w odstępie 32mm, co jest zgodne z normą euro dla dyblowania maszynowego. Urządzenie do dyblowania zaprojektowano dla wierteł CMT i trzpienia 8mm, wykonanych z materiału HW, zamocowanych do specjalnego złącza do wiecenia. Do nawiercania i łączenia krawędzi.

O szablonie:

Dokładne otwory
Zdejmowane ograniczniki końcowe
Ergonomiczne ręczne pokrętła
Dokładny i płaski profil wykonany z duraluminium

Dane techniczne: CMT656
Max. szerokość płyty w jednym mocowaniu: 656mm
Max. szerokość płyty: bez limitu
Dla dybli: Ø8mm
Dla otworów przelotowych: Ø7mm
Odległość między otworami: 32mm
Liczba otworów: 2x20
Grubość płyty: 16-40mm
Ścianka (pokrycie elementów): 0,8mm

ZŁĄCZKI DO WIERCENIA (nie są zawarte w zestawie):
• Ogranicznik końcowy do różnych głębokości wiercenia
• Nadaje się do każdego rodzaju wiertarki
• Korpus wykonany z duraluminium z otworami do lepszego odprowadzania wiórów
• Dokładne i płaskie ustawienie niezbędne do prawidłowego wyosiowania

Złączka do wiercenia CMT400-1 - Uchwyt wiercący do zastosowania z wiertłami od 5-30mm (głębokości nawiertu) serii 306 (wiertła do dyblowania)

Złaczka do wiercenia CMT400-2 - Uchwyt wiercący do zastosowania z wiertłami od 5-30mm (głębokości nawiertu) serii 307 (dla połączeń śrubowych)

WIERTŁA DO DYBLOWANIA (nie są zawarte w zestawie):
306.030.21 D=3x18mm S=8mm HWM
306.050.11 D=5x30mm S=8mm HW
306.080.11 D=8x30mm S=8mm HW
307.050.11 D=5x40mm S=8mm HW
WIERTŁA DLA POŁACZEŃ ŚRUBOWYCH
307.070.11 D=7x40mm S=8mm HW dla połączeń śrubowych.

Inne wymiary dostępne w seriach: 306-307-367-368

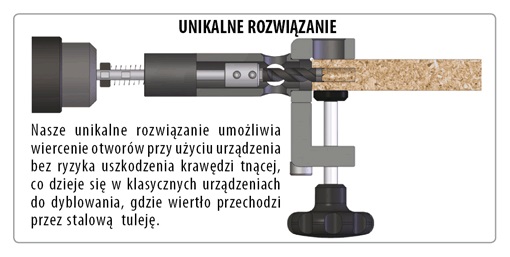

fot. poniżej - złączka do wiercenia CMT400-1/2
